Type－C端口潮湿检测 ： 力芯微推出大电流高精度湿度检测OVP ET9545L

产品概述

随着电子产品发展，用户对设备可靠性要求提升，其中对端口可靠性愈发重视。USB Type-C端口采用对称设计支持正反插，具有高速数据传输、高功率供电，用于数据传输、设备充电、视频输出(支持4K)，音频传输等，被广泛使用。但在日常生活中，Type-C端口作为关键的连接部位经常会暴露在潮湿的环境中，水汽或者生活用水等各种水分渗入接口中可能会引发故障。从接触不良、充电不稳定到设备微短路或短路，甚至导致损坏设备。为此，力芯微新推出一款耐高压、低导通阻抗的端口高精度湿度检测过压保护开关ET9545L，可检测端口潮湿及充电线缆插入后的接触状态。

ET9545L是一款5.5A持续电流能力具有过压保护和湿度检测功能的大电流保护器件。在使用湿度检测时，MD引脚连接IN或GND时触发。将器件的MD引脚放置在靠近IN脚的位置，在正常情况下，MD引脚处于悬空态，此时VB=0.9V<VMDT=1.2V<VA=2.2V，未检测到水分；如果有水汽此时在USB接口上，导致MD引脚连接到IN，则IN电压将通过MD引脚传输到VMDT，此时VMDT>VA，检测到水分，FLAG通过控制逻辑设置为高；如果USB接口的水汽导致MD引脚连接到GND，则VMDT<VB，检测到水分，FLAG通过控制逻辑设置为高。检测到水分至FLAG拉高，响应时间为1ms。

ET9545L的输入电压范围为3.2至28V，内部6.8V的OVLO阈值；可以通过OVLO引脚的外部电阻来调节OVP阈值。内置±80V的浪涌保护，可以有效地防止端口的异常高压。

ET9545L采用绿色WLCSP12-1.55×1.10mm、0.4mm间距的小型封装，可显著节省PCB布局空间，有效提升电路板集成密度。可在-40℃至+85℃温度范围内正常工作。

产品特性

• • 宽电源电压范围：3.2V至28V

• • 高达5.5A的连续输出电流

• • 低导通阻抗：20mΩ（典型值）

• • 默认6.8V的OVLO阈值，可调节过压保护

• • 过压关断响应时间：50ns（典型值）

• • 输入湿度检测（MD）

• • 开漏的FLAG引脚来表明电源状态良好

  ---FLAG高电平：故障状态（过压/湿度/欠压）

  ---FLAG低电平：输入电源稳定

• • 内置±80V浪涌保护

• • 保护电路

  --过温保护（OTP）

  ---过压保护（OVP）

  ---欠压锁定（UVLO）

• • 封装：WLCSP12（1.55mm×1.10mm 0.4mm Pitch）

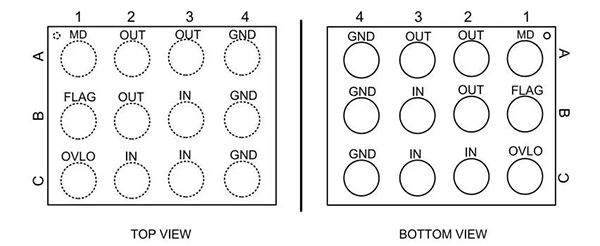

管脚定义

典型应用
